Tour CNC vertical (BL-VL350/550/650)

Informations de base

Modèle NON.	BL-VL350/550/650
Source d'énergie	Électrique
Mode de contrôle	CNC
Note automatique	Semi-automatique
Mode de réglage	Type de sol
Précision	Haute précision
Certificat	CE, ISO 9001
Condition	Nouveau
Max. Diamètre de balançoire. Au-dessus du lit	500/630/800mm
Max. Diamètre tournant.	350/550/650mm
Max. Hauteur de braquage	300/600/650mm
Taille du mandrin	300/500/500mm
Type de broche	A2-8/A2-8/A2-11
Moteur de broche	15/18.5/22kw
Vitesse de broche	2000/1500tr/min
Forfait transport	Caisse en bois
spécification	CE
Marque déposée	EN COLÈRE
Origine	Chine
Code SH	8458110090
Capacité de production	1000 unités/an

Description du produit

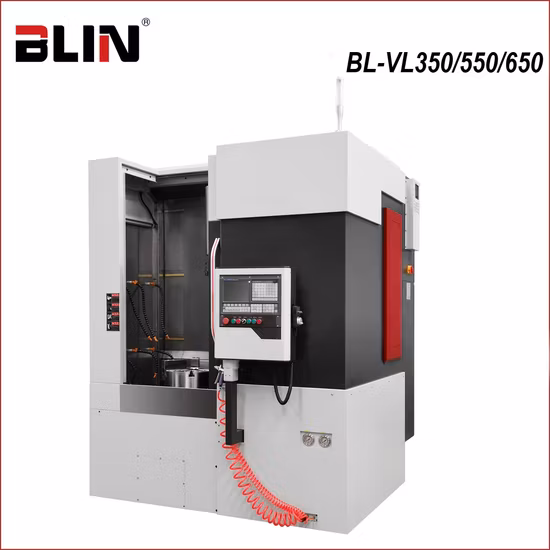

Vertical CNC Lathe Machine (BL-VL350/550/650)

- Adoptez un type de plaque murale unique + une structure de type colonne mobile, les axes X adoptent une conception à trois guides linéaires, une rigidité de coupe super puissante et une stabilité élevée pour la précision
- La base et la poupée adoptent une structure de type boîte intégrée, adoptent une paroi nervurée épaisse et une conception de paroi nervurée multicouche, peuvent être soumises à des contraintes de distorsion et de déformation statiques et dynamiques pour assurer une rigidité et une stabilité élevées
- Adoptez l'unité de broche TAIWAN et les roulements de broche de la série NSK NN, fournit des charges axiales et radiales supérieures pour assurer une coupe lourde à long terme
- Adopter un guidage linéaire de type ROLLER à charge ultra-lourde, haute rigidité
- Adopter une vis à billes de classe C3 de grand diamètre, après précontrainte
- Adoptez une tourelle d'outils à servomoteur hydraulique à 8 stations, une vitesse de changement d'outil rapide, une rigidité élevée

Vertical CNC Lathe Machine (BL-VL350/550/650)

Article	spécification	Unité	BL-VL350	BL-VL550	BL-VL650
Capacité	Max. balançoire dia. au-dessus du lit	millimètre	Φ500	Φ630	Φ800
	Max. tournant diamètre.	millimètre	Φ350	Φ550	Φ650
	Max. hauteur de braquage	millimètre	300	600	650
Broche	Vitesse de broche	tr/min	50 ~ 2000	100~2000	50~1500
	Puissance du moteur de broche	kW	15	18.5	22
	Type de nez de broche	/	A2-8	A2-8	A2-11
	Taille du mandrin	/	300	500	500
Axes X/Z	Déplacement des axes X	millimètre	240	330	400
	Déplacement des axes Z	millimètre	450	650	700
	Vitesse de déplacement rapide des axes X/Z	m/min	20	20	16
	Largeur du guidage linéaire des axes X	millimètre	3*35 (type ROULEAU)	3*45 (type ROULEAU)
	Guidage linéaire axes Z avec	millimètre	2*35 (type ROULEAU)	2*45 (type ROULEAU)
	Axes X, Z Vis à billes OD/pas	millimètre	Φ40/10	Φ50/10
Tourelle à outils	Type de tourelle d'outils	/	Servo hydraulique horizontal à 8 stations
Tourelle à outils	Taille de la tige de l'outil	millimètre	25*25, Φ40	32*32, Φ50
Précision	Précision de positionnement des axes X/Z	millimètre	0,008
	Précision de positionnement des axes X/Z	millimètre	0,004/0,005
	Flambement axial de la face d'extrémité de la broche	millimètre	0,005
	Axes de centrage de la broche radial flopping	millimètre	0,005
	Vitesse d'avance de coupe	millimètre/minute	0.1~1000
	Précision d'usinage	/	IT6
	Rondeur d'usinage de la pièce	millimètre	0,010/Φ150x300
	Planéité d'usinage de la pièce	millimètre	0,015/Φ500
	Rugosité de la surface d'usinage de la pièce	μm	1.6	1.6	3.2
Autres	Pompe de liquide de refroidissement	w	750*2
	Moteur hydraulique	kW	2.25
	Taille globale	millimètre	180017002700	210020502800	240023002800
	NO	kg	5500	7500	8000

Liste des pièces principales :

Article	Marque
Roulement de broche	JAPON-NSK P4
Unité de broche	TAÏWAN
Encodeur de broche	Coentreprise
Vis à billes	TAIWAN-classe HIWIN C3
Guidage linéaire	TAIWAN-HIWIN
Tourelle à outils	TAIWAN-MYKUN
Mandrin et cylindre	Haut CHINE/TAÏWAN
Pièces hydrauliques	TAÏWAN/JAPON
Pièces électriques	FRANCE-SCHNEIDER

Configuration standard:
-Contrôleur CNC FANUC 0i TF(5)
-Mandrin hydraulique
-Tourelle d'outils servo-hydraulique à 8 stations
-Convoyeur à copeaux automatique

Configuration facultative :
-Contrôleur CNC GSK/SIEMENS
